Regulador de Voltaje Grameyer GRT7-TH4
Controlador automático para generador eléctrico
$480.00

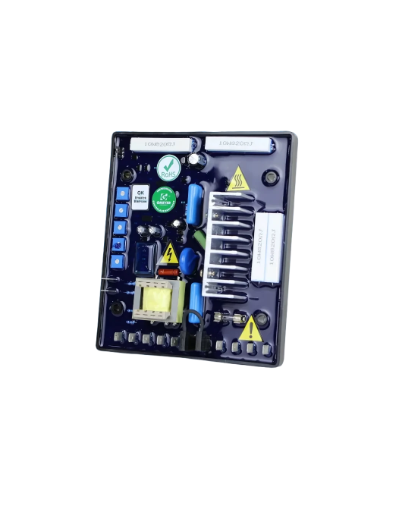

El Grameyer GRT7-TH4 es un regulador automático de voltaje (AVR) analógico de alto rendimiento, diseñado para el control preciso de generadores síncronos sin escobillas (brushless). Este dispositivo es ampliamente reconocido en la industria por su robustez, facilidad de ajuste y compatibilidad con marcas líderes como WEG, Kolbach y Bambozzi.
Características Principales del AVR GRT7-TH4
Compatibilidad Universal: Ideal para generadores con y sin bobina auxiliar.
Protección Integrada: Sistema U/F (Bajo Frecuencia) ajustable para proteger el generador.
Alta Resistencia: Encapsulado en resina para operar en ambientes con alta vibración y humedad.
Operación en Paralelo: Preparado para compensación de reactivos (Drop).
Especificaciones Técnicas Detalladas
Especificación | Detalle Técnico |
Modelo | Grameyer GRT7-TH4 (Versiones 5A, 7A, 10A) |
Voltaje de Sensado | 160-300 Vca / 320-600 Vca (Monofásico o Bifásico) |
Voltaje de Alimentación | 160 a 300 Vca |
Corriente de Salida | Nominal 7A (Máx. 10A por 10 seg.) |
Precisión Estática | 0.5% |
Frecuencia | 50 / 60 Hz (Seleccionable mediante Jumper) |
Resistencia de Campo | 6 a 50 Ω |
Entrada Analógica | ± 9 Vcc (Para control externo) |
Diagrama de Conexión y Terminales
Para una instalación segura del AVR TH4, identifique los siguientes terminales:
F+ y F-: Conexión directa al campo de excitación.
E1, E2 y E3: Terminales de sensado de tensión del generador.
3 y 4: Alimentación de potencia del regulador.
6 y 7: Conexión para potenciómetro de ajuste remoto (5kΩ).
S1 y S2: Entrada para transformador de corriente (TC) en paralelo.
💡 Consejo: "Si estás buscando un reemplazo para el regulador WEG GRT7-TH4, este modelo es la solución directa 1:1, manteniendo los mismos parámetros de conexión y rendimiento."
Beneficios de elegir el Regulador Grameyer TH4
Estabilidad Superior: Mantiene el voltaje constante incluso ante variaciones bruscas de carga.
Fácil Mantenimiento: Los trimpots de ajuste permiten calibrar voltaje, estabilidad y protección U/F de forma manual.
Durabilidad Industrial: Su diseño compacto lo hace ideal para plantas de emergencia, grupos electrógenos industriales y aplicaciones rurales.
Preguntas Frecuentes
¿Qué es el alambre de cobre esmaltado y para qué se utiliza?
Es un conductor de cobre cubierto por una fina capa aislante de esmalte sintético. Se utiliza principalmente en el rebobinado y fabricación de motores eléctricos, transformadores, generadores, bobinas y electroimanes, ya que permite crear arrollamientos ajustados sin que las espiras hagan cortocircuito entre sí.
¿Qué clase térmica de aislamiento debo elegir (155 °C, 180 °C o 220 °C)?
La clase térmica indica la temperatura máxima continua que soporta el aislamiento del alambre sin degradarse:
Clase F (155 °C): Uso general en motores estándar y transformadores de baja exigencia.
Clase H (180 °C): Excelente resistencia térmica para la mayoría de motores industriales de uso continuo.
Clase C/220 °C (Poliamida-Imida): Diseñado para aplicaciones de alta exigencia, trabajo pesado, sobrecargas continuas y entornos de alta temperatura.
¿Cómo sé qué calibre (AWG) de alambre necesito para mi rebobinado?
El calibre se determina según la corriente que debe transportar el motor o transformador y el espacio disponible en la ranura. Para no errar en el reemplazo, se debe medir el diámetro del alambre original con un micrómetro (restando el grosor del esmalte) y consultar una tabla de equivalencias AWG / milímetros.
¿Puedo sustituir alambre de cobre por alambre de aluminio esmaltado?
Sí, pero no en proporción 1:1. El aluminio tiene mayor resistividad eléctrica que el cobre, por lo que requerirá un calibre más grueso (aproximadamente dos números AWG mayores) para transportar la misma corriente, lo que aumentará el volumen ocupado en la ranura.
¿Cómo influye el barniz de impregnación sobre el alambre esmaltado?
El barniz dieléctrico fija el alambre rígido en su lugar para evitar vibraciones mecánicas, mejora la dispersión del calor y añade una capa extra de protección contra la humedad y contaminantes. Debe verificarse la compatibilidad del barniz con la clase térmica del alambre.
¿Cuál es la diferencia entre grado 1 (capa sencilla) y grado 2 (capa doble) de aislamiento?
El grado se refiere al espesor de la capa de esmalte aplicada sobre el cobre:
Grado 1 (Single): Capa estándar, ideal para la mayoría de aplicaciones comunes.
Grado 2 (Heavy): Capa más gruesa que ofrece mayor rigidez dieléctrica y mayor resistencia al roce o estrés mecánico durante el proceso de bobinado.
¿Qué diferencia hay entre el alambre de cobre esmaltado y el alambre magnético?
Son exactamente el mismo producto. El término "alambre magnético" (o magnet wire) es la denominación técnica en la industria para referirse al alambre de cobre o aluminio con aislamiento delgado utilizado para generar campos magnéticos en bobinas.
¿Cómo debo almacenar las bobinas o carretes de alambre de cobre?
Deben guardarse en un lugar limpio, seco y fresco, alejados de la humedad directa, el sol radiante y productos químicos corrosivos. Mantén los carretes en su empaque original hasta el momento de uso para evitar que el esmalte sufra rayaduras o se contamine con polvo.
